Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
Ce que nous offrons
Radiateurs à groupes électrogènes multiples
VOIR PLUS

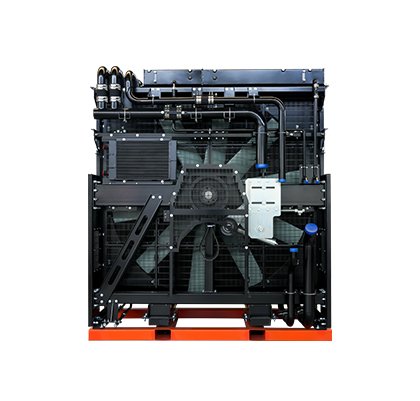

  • Par Marque
    Radiateur de générateur Cummins Radiateur de générateur Perkins Radiateur de générateur YUCHAI Radiateur de générateur SDEC Radiateur de générateur Baudouin Radiateur de générateur Doosan Radiateur de générateur Mitsubishi Radiateur de générateur MTU Radiateur de générateur WEICHAI Radiateur de générateur KUBOTA Radiateur de générateur Methanol  Autres radiateurs de marque*
    Par Marque
    Par Marque

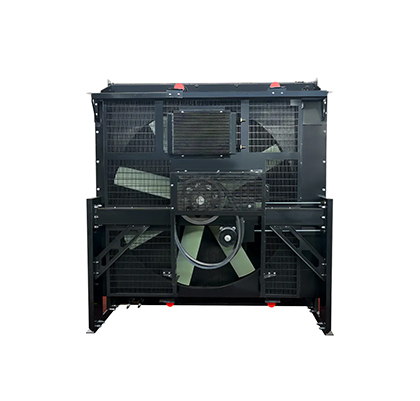

  • Par Application
    Radiateur de générateur diesel côtier/offshore Radiateur de générateur industriel Radiateur de générateur de type à distance Radiateur de générateur de secours d’urgence Radiateur de générateur de puissance principale Radiateur de générateur de haute puissance Radiateur de générateur silencieux Radiateur de générateur pour site minier Radiateur de générateur pour phare Radiateur de générateur de location Radiateur de générateur de camion électrique
    Par Application
    Par Application

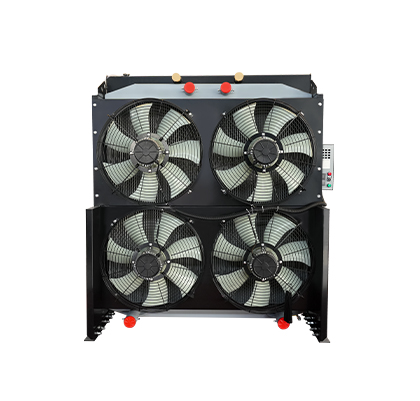

  • Par Environnement D'utilisation Spécial
    Radiateur de générateur pour désert à haute température Radiateur de générateur pour environnement côtier
    Par Environnement D'utilisation Spécial
    Par Environnement D'utilisation Spécial

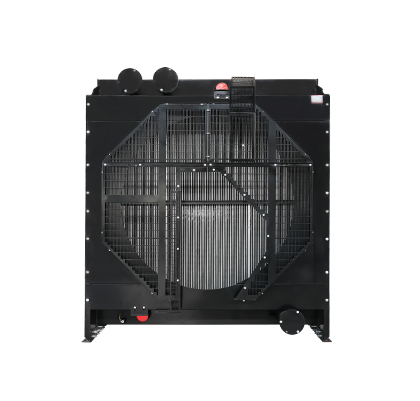

  • Par Structure
    Radiateur de générateur à tubes et ailettes Radiateur de générateur à plaques et ailettes Radiateur tout aluminium Radiateur à structure aluminium-plastique Radiateur de type séparé Radiateur à distance Échangeur de chaleur Échangeur thermique
    Par Structure
    Par Structure

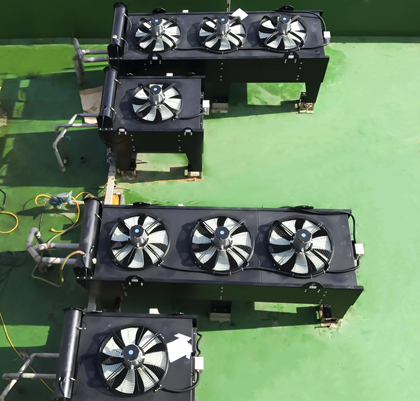

  • Par Type De Service
    Matériau de base Aluminium / Cuivre / Hybride Capacité de refroidissement 10 kW – 5000 kW Dimensions du noyau Selon les spécifications OEM Structure des ailerons Tube et ailette ou plaque et ailette Plage de température de fonctionnement -25°C à 55°C Indice de pression 2,5–4,0 bar Traitement de surface Revêtement OEM adapté Options de montage Remplacement direct par OEM
    Par Type De Service
    Par Type De Service

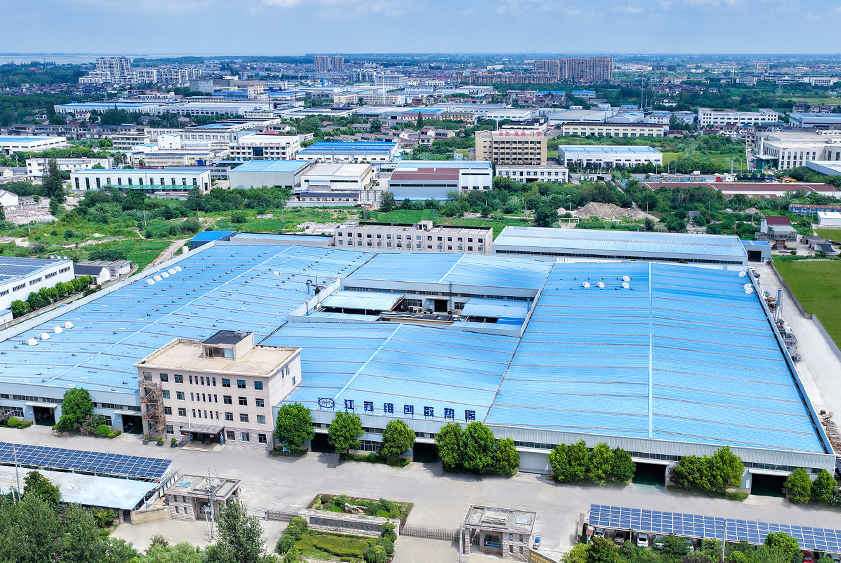

Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
Qui sommes-nous
À propos de Weichuang
Jiangsu Weichuang Radiator Manufacturing Co., Ltd. a été fondée en 2003 et est situé dans la ville de Yangzhou, province du Jiangsu, couvrant une superficie de plus de 100 acres, en 2020, une succursale a été créée à Wei Fang, dans la province du Shandong, couvrant une zone de plus de 50 acres, Plus de 15 ans d'expérience dans la conception et production de radiateurs en cuivre...
  • 0+
    Années d'expérience
LIRE LA SUITE
  • Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
    01. Excellence en matière de fabrication
    En tant que fabricant leader de radiateurs spécialisés dans les systèmes de refroidissement des générateurs, nous exploitons deux bases de production avancées équipées d'installations de test complètes et d'un contrôle qualité strict. Notre forte capacité de production garantit une qualité stable et une livraison à temps pour chaque commande.
  • Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
    02. Ingénierie et personnalisation
    Avec une équipe de R&D expérimentée, nous fournissons des solutions de radiateurs OEM et personnalisées adaptées à différentes marques de générateurs et environnements de travail. De l’optimisation de la conception aux tests de prototypes, nous fournissons des systèmes de refroidissement axés sur les performances qui correspondent parfaitement aux exigences des clients.
  • Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
    03. Solutions clés en main complètes
    Au-delà de la production, nous offrons un service à guichet unique — de la conception technique, de la fabrication et de l'assemblage, aux kits d'accessoires et au support après-vente. Notre objectif est de rendre chaque achat sans souci, garantissant une installation fluide et un fonctionnement efficace pour tous nos partenaires.
Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
Depuis
2003
Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
  • 0
    Zone de l'usine (㎡)
  • 0
    Nombre d'employés
  • 0
    Production annuelle (Radiateur)
  • 0
    Pays d'exportation
Solutions à guichet unique
OEM & Cas De Clients Finaux
Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
Centre d'actualités
Votre partenaire en solutions de refroidissement de générateurs

Découvrez les idées professionnelles, les études de cas et les conseils de maintenance de notre équipe d'ingénieurs spécialisée dans la conception de radiateurs et de systèmes de refroidissement de générateurs diesel.

  • Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
    Actualités de l'industrie
    Jun 02,2026
    Référence croisée du radiateur du générateur : Guide de correspondance OEM, taille et marque
    Un seul mauvais achat de radiateur peut faire tourner un générateur de 2 mégawatts au ralenti pendant trois semaines. Ce temps d’arrêt coûte aux opérations minières environ 180 000 $ en perte de productivité avant qu’un seul coup de clé ne tourne. Pourtant, les techniciens sur le terrain commandent régulièrement des radiateurs de remplacement, armés de rien d'autre qu'un autocollant OEM délavé et des doigts croisés. La réalité du travail de référence croisée des radiateurs de générateur est plus dure que la plupart ne le pensent : les numéros de pièces sont remplacés, les dimensions changent entre les années de production et deux radiateurs qui semblent identiques à dix pieds de distance peuvent avoir des positions d'entrée qui diffèrent de quatre pouces critiques. Pour y parvenir, il faut plus qu’une simple recherche dans la base de données. Les références croisées du radiateur du générateur se situent à l’intersection de trois variables : le numéro de pièce OEM que vous avez en main, les dimensions physiques du noyau et des connexions, et l’environnement de fonctionnement réel dans lequel ce radiateur doit fonctionner. Comptez sur un seul d’entre eux et vous risquez une inadéquation. Utilisez les trois et vous éliminerez presque tous les points de défaillance courants. Ce guide présente chaque méthode indépendamment, puis montre comment elles se combinent dans un système de vérification qui fonctionne sur Cummins, Perkins, Weichai et d'autres grandes marques de groupes électrogènes. Pourquoi faire une référence croisée à un radiateur de générateur ? Trois scénarios pilotent presque tous les travaux de référence croisée des radiateurs. La première est simple : le numéro de pièce OEM a été abandonné ou remplacé, et le fabricant d'origine ne stocke plus de produit de remplacement direct. Le radiateur lui-même pourrait avoir quinze ans sur un générateur qui fonctionne encore quotidiennement. Le deuxième scénario est axé sur les coûts. Les ensembles de radiateurs OEM pour générateurs industriels affichent souvent des prix deux à trois fois plus élevés que les unités équivalentes du marché secondaire construites selon les mêmes spécifications de base. Les gestionnaires de flotte qui gèrent des parcs de générateurs de marques mixtes connaissent parfaitement ce calcul. Le troisième scénario est la standardisation de la flotte. Lorsqu'une société de location d'électricité exploite trente générateurs répartis sur quatre marques, le maintien d'inventaires de radiateurs séparés pour chaque marque crée un chaos logistique. Les références croisées permettent une consolidation sur un ou deux modèles de radiateurs couvrant l’ensemble du parc. Chacun de ces scénarios partage une exigence commune : le radiateur de remplacement doit correspondre à l'original dans toutes les dimensions critiques en termes de performances. La capacité de refroidissement ne peut pas être estimée. Les positions d'entrée et de sortie ne peuvent pas être approximées. Une référence croisée qui ignore ne serait-ce qu'un seul paramètre crée un radiateur qui tient sur le papier mais qui tombe en panne en service. Méthode 1 : Correspondance directe des numéros de pièces OEM La correspondance directe des numéros de pièces OEM reste la méthode de référence croisée la plus précise lorsqu'elle fonctionne. Vous prenez le numéro de pièce d'origine gravé sur le noyau du radiateur ou répertorié dans le manuel d'entretien du générateur, et vous le comparez à une base de données d'équivalents connus. La précision approche 100 % lorsque la base de données est à jour et que le numéro de pièce est sans ambiguïté. Le problème surgit lorsque les bases de données sont en retard par rapport aux remplacements ou lorsque le même numéro de pièce correspond à plusieurs variantes en fonction de l'année de production du générateur. Commencez par localiser le numéro OEM. Sur les radiateurs de générateur, ceci est généralement estampé sur le réservoir supérieur ou latéral, ou imprimé sur une étiquette métallique rivetée sur le cadre central. Perkins et Cummins utilisent tous deux des formats alphanumériques pouvant contenir de 8 à 15 caractères. Une fois que vous avez le numéro, vérifiez-le avec au moins deux sources indépendantes. S'appuyer sur une seule base de données présente des risques ; une deuxième source confirme que l'équivalent répertorié n'est pas une quasi-correspondance qui manque une spécification critique. Cette méthode excelle lorsque vous avez besoin d’un remplacement direct, conforme aux spécifications d’usine, avec une variation dimensionnelle nulle. Il échoue lorsque le numéro de pièce OEM a été retiré sans successeur publié. Dans ces cas-là, vous passez aux références croisées dimensionnelles. Comparaison entre la correspondance des numéros OEM et les références croisées dimensionnelles Facteur Correspondance des numéros OEM Référence croisée dimensionnelle Potentiel de précision Très élevé (dépendant de la base de données) Élevé (en fonction de la mesure) Temps requis 5 à 15 minutes 30 à 60 minutes Niveau de compétence requis Faible – recherche de base Modéré – mesure précise Fonctionne pour les pièces abandonnées Uniquement si dépassement enregistré Oui – totalement indépendant Risque d'erreur de montage Faible (si base de données vérifiée) Modéré (erreur de mesure de l'utilisateur) Méthode 2 : Référence croisée dimensionnelle – Les cinq mesures critiques Lorsque le numéro OEM ne mène nulle part, les références croisées dimensionnelles deviennent la méthode principale. Cette approche traite le radiateur comme un ensemble de paramètres physiques plutôt que comme une entrée de catalogue. La logique est simple : si le noyau correspond en taille, les connexions atterrissent dans les mêmes positions et les points de montage s'alignent, le radiateur s'adaptera quel que soit le numéro de pièce qu'il porte. Cinq mesures comptent avant toutes les autres. Si vous en manquez un, le radiateur risque de se verrouiller mais ne parviendra pas à faire circuler correctement le liquide de refroidissement, ou pire, ne se verrouillera pas du tout. Largeur, hauteur et épaisseur du noyau. Mesurez uniquement la zone à ailettes, pas les réservoirs ou les brides de montage. Les dimensions du noyau déterminent la capacité totale de rejet de chaleur du radiateur. Un noyau 10 % plus petit peut fonctionner correctement dans des climats doux mais surchauffer à des températures ambiantes supérieures à 40 degrés Celsius. Diamètre et position d'entrée et de sortie. Enregistrez le diamètre interne des deux raccords de tuyaux et mesurez leur emplacement par rapport aux bords du noyau. Une sortie décalée de deux pouces vers la gauche sur un radiateur Perkins de la série 4000 empêchera le tuyau standard d'atteindre sans un adaptateur encombrant et sujet aux pannes. Écartement du support de montage et diamètre du trou de boulon. Les radiateurs générateurs utilisent des supports latéraux ou montés sur la base. Mesurez la distance centre à centre entre les trous de boulons. Les supports espacés de 10 mm nécessiteront des fentes ou des perçages – des modifications qui annulent la plupart des garanties. Hauteur totale du radiateur, y compris le col du bouchon de pression. Le goulot de remplissage s'étend souvent au-dessus du réservoir supérieur. Dans les groupes électrogènes conteneurisés, ce pouce supplémentaire peut empêcher la fermeture de la porte de l’enceinte. Matériau de construction de base. Identifiez si l'original est à noyau en aluminium avec des réservoirs en plastique, entièrement en aluminium soudé ou en cuivre-laiton. Le choix des matériaux affecte le poids, la résistance à la corrosion et la réparabilité. Un radiateur tout en aluminium offre des caractéristiques de durabilité à long terme différentes de celles d'une unité à réservoir en plastique, en particulier dans les applications de générateurs à hautes vibrations. Fabricants, fournisseurs, usine de radiateurs tout en aluminium En tant que fabricant de radiateurs tout en aluminium OEM, fournisseurs de radiateurs tout en aluminium et usine en Chine, Weichuang propose à la vente un radiateur tout en aluminium personnalisé. Voir le produit → Utilisez un pied à coulisse numérique pour toutes les mesures de diamètre. Les mètres rubans introduisent suffisamment d’erreurs pour provoquer des problèmes d’ajustement. Photographiez chaque mesure avec la lecture du pied à coulisse visible. Cela crée un enregistrement auquel vous pouvez faire référence si le remplacement arrive et que quelque chose ne correspond pas. Méthode 3 : références croisées basées sur les applications – L’environnement change tout Deux générateurs fonctionnant avec des moteurs identiques peuvent nécessiter des radiateurs totalement différents si l'un se trouve dans une usine intérieure à température contrôlée et l'autre fonctionne sur un banc minier à ciel ouvert à une température ambiante de 45 degrés Celsius. Le croisement des applications rend compte de ces exigences environnementales. Le modèle de moteur vous indique les besoins de refroidissement de base. L'environnement d'exploitation vous indique la capacité supplémentaire dont le radiateur a besoin. Par exemple, un Cummins QSK60 utilisé dans une application de puissance principale au niveau de la mer nécessite une surface de noyau et un débit de liquide de refroidissement spécifiques. Le même moteur utilisé pour la veille d'urgence dans un centre de données côtier peut utiliser un radiateur légèrement plus petit car il ne fonctionne qu'en cas de panne. Mais mettez ce QSK60 dans un générateur de site minier à 3 000 mètres d'altitude, vous avez désormais besoin d'un radiateur avec une capacité d'évacuation de la chaleur 20 à 30 % supérieure en raison de la densité de l'air réduite. Le numéro de pièce OEM à lui seul ne permettra pas de faire cette distinction. Radiateurs générateurs de sites miniers fabricants, fournisseurs, usine En tant que fabricant de radiateurs de générateur de site minier OEM, fournisseurs de radiateurs de générateur de site minier et usine en Chine, Weichuang propose à la vente un radiateur de générateur de site minier personnalisé. Voir le produit → Trois facteurs environnementaux affectent directement les décisions de référence croisée des radiateurs. L'altitude réduit la densité de l'air et donc la capacité du radiateur à évacuer la chaleur : tous les 1 000 mètres d'altitude réduisent l'efficacité du refroidissement d'environ 9 à 11 %. La température ambiante définit la différence de température entre le liquide de refroidissement et l'air entrant ; un radiateur dimensionné pour 35 degrés Celsius aura du mal à 50 degrés Celsius. Les contaminants en suspension dans l'air comme la poussière, les brouillards salins ou les vapeurs chimiques dictent l'espacement des ailettes et le revêtement des matériaux. Un radiateur avec 8 ailettes par pouce fonctionne bien dans des conditions propres mais s'obstrue rapidement dans des environnements poussiéreux, où 6 ailettes par pouce avec un espacement plus large survivent beaucoup plus longtemps entre les nettoyages. Différences de sélection de radiateur selon l’environnement d’exploitation — même modèle de moteur Paramètre Norme intérieure Désert / Mine Côtier/Marin Épaisseur du noyau norme à 4 rangées 6 rangées haute capacité 5 rangs avec revêtement Espacement des ailerons 8 FPI 6 FPI (anti-colmatage) 7 FPI avec revêtement époxy Matériel Aluminium/plastique Tout en aluminium soudé Cupro-nickel ou Al enduit Enveloppe de ventilateur Dégagement standard Haut débit étendu Résistant à la corrosion Indice de pression du bouchon 10 livres par pouce carré 15 livres par pouce carré 13 livres par pouce carré Référence croisée des radiateurs de générateur : Guide marque par marque L’interchangeabilité des radiateurs du générateur varie considérablement selon la marque. Certains constructeurs standardisent les dimensions de base sur plusieurs familles de moteurs ; d'autres modifient les spécifications des radiateurs entre les lots de production du même modèle de moteur. Comprendre ces modèles accélère le travail de références croisées et vous aide à éviter les hypothèses qui produisent des incohérences. Radiateurs de générateur Cummins Les radiateurs de production d'énergie Cummins pour les séries QSK et KTA partagent les dimensions de base de la plate-forme sur certains nœuds d'alimentation. Les QSK38 et QSK50, par exemple, utilisent souvent les mêmes dimensions de face centrale avec des épaisseurs différentes pour répondre aux différentes exigences de rejet de chaleur. Un radiateur conçu pour un QSK38 dans une application de secours peut physiquement se connecter à un générateur d'énergie principal QSK50, mais il sera sous-performant sous une charge continue. Lors des références croisées Radiateurs de générateur Cummins , confirmez à la fois la série de moteurs et la puissance nominale - les radiateurs de secours sont généralement plus petits que les groupes motopropulseurs principaux pour le même bloc moteur. Convient aux fabricants, fournisseurs et usines de radiateurs de générateur Cummins En tant qu'OEM adapté aux fabricants de radiateurs de générateur Cummins, adapté aux fournisseurs de radiateurs de générateur Cummins et à l'usine en Chine, Weichuang propose une offre personnalisée adaptée au radiateur de générateur Cummins f Voir le produit → Radiateurs générateurs Perkins Les radiateurs Perkins des séries 4000, 2000 et 1100 suivent des conceptions plus rigides spécifiques au modèle. Les références croisées entre les séries sont rarement réussies en raison des différents angles de raccordement des tuyaux et des emplacements des supports. Cependant, au sein d'une série, en particulier les modèles 4006 et 4012, les radiateurs s'interchangent souvent lorsque la puissance de sortie se situe dans une bande de 15 %. Un radiateur Perkins 4006-23TAG2 fait fréquemment des références croisées au 4006-23TAG3 sans modification, mais vérifie toujours la position d'entrée : Perkins déplace occasionnellement l'entrée d'eau entre les réservoirs gauche et droit au cours des années de production consécutives. Notre Radiateur générateur Perkins Le catalogue documente ces changements d’une année sur l’autre pour une correspondance précise. Convient aux radiateurs compatibles avec les fabricants, fournisseurs et usines de moteurs Perkins En tant qu'OEM adapté aux radiateurs compatibles avec les fabricants de moteurs Perkins, adapté aux radiateurs compatibles avec les fournisseurs de moteurs Perkins et aux usines en Chine, Weichuang propose des radiateurs personnalisés adaptés aux Ra Voir le produit → Radiateurs générateurs Weichai et Baudouin Les radiateurs Weichai présentent un défi de référence croisé unique, car de nombreux groupes électrogènes alimentés par Weichai sont assemblés par des emballeurs tiers qui s'approvisionnent en radiateurs indépendamment du moteur. Deux groupes électrogènes utilisant le même moteur Weichai WD12 peuvent avoir des modèles de radiateurs complètement différents selon l'emballeur qui a construit l'enceinte. Le croisement des radiateurs Weichai nécessite donc une vérification dimensionnelle même lorsque le modèle de moteur correspond. Les moteurs Baudouin suivent un modèle similaire dans les séries 6M21 et 12M26, où la variante marine et la variante terrestre utilisent des configurations de connexion de radiateur différentes malgré le partage du bloc. Erreurs courantes de références croisées et comment les éviter La plupart des échecs de références croisées de radiateurs remontent à trois erreurs. Chacun peut être évité grâce à une étape de vérification spécifique. Faire confiance à une correspondance de base de données à source unique sans vérification physique. Les outils de référence croisée en ligne peuvent renvoyer des résultats basés sur des données incomplètes ou obsolètes. Une correspondance qui semble correcte dans la base de données peut faire référence à une variante de radiateur remplacée il y a trois ans. Vérifiez toujours les dimensions critiques sur l’unité de remplacement avant l’installation. Une session de mesure de dix minutes évite un temps d’arrêt de deux semaines. Ignorer les spécifications du bouchon à pression. Les systèmes de refroidissement des générateurs fonctionnent sous pression pour augmenter le point d’ébullition du liquide de refroidissement. Les radiateurs conçus pour les systèmes 7 psi ne fonctionneront pas correctement sur les moteurs nécessitant des bouchons 15 psi. La pression nominale est gravée sur le goulot de remplissage ou sur le bouchon d'origine. Faites une référence croisée à ce numéro, pas seulement à la taille du noyau. En supposant une interchangeabilité de même marque sur tous les modèles. Ce n'est pas parce que deux générateurs portent le même badge de fabricant que leurs radiateurs s'échangent librement. La cylindrée du moteur, la configuration du turbocompresseur et la présence du refroidisseur final répondent à toutes les exigences en matière de rejet de chaleur lors des changements de vitesse. Traitez chaque modèle de moteur comme un cas de référence croisée distinct. Ajoutez une dernière vérification : mesurez le jeu entre le noyau du radiateur installé et la pointe de la pale du ventilateur. Un radiateur de remplacement avec un noyau plus épais peut réduire cet écart à des niveaux dangereux. Le dégagement minimum ne doit pas être inférieur à 5 % du diamètre du ventilateur. Un ventilateur de 600 mm nécessite au moins 30 mm d'espace libre par rapport à la face centrale. Moins que cela et la flexion de la lame sous charge entrera en contact avec les ailettes du radiateur. Lorsque les références croisées échouent : solutions de radiateurs personnalisées Tous les besoins en matière de radiateurs ne peuvent pas être satisfaits par des références croisées. Les générateurs qui ont été modifiés avec des turbocompresseurs plus gros, déplacés dans des enceintes personnalisées ou exploités dans des environnements extrêmes nécessitent parfois des radiateurs qu'aucune unité disponible dans le commerce ne peut satisfaire. Dans ces cas-là, le processus de référence croisée se transforme en un exercice de spécification personnalisée. La fabrication de radiateurs sur mesure devient viable lorsque vous pouvez fournir cinq points de données : la marque et le modèle du moteur avec la puissance nominale, l'enveloppe physique disponible (largeur, hauteur et profondeur maximales mesurées à partir des points de montage), les diamètres de raccordement des tuyaux et les positions préférées, la plage de température ambiante de fonctionnement, y compris l'altitude, et le fluide de refroidissement (liquide de refroidissement standard, mélange eau-glycol ou fluides spécialisés). Un ensemble complet de spécifications permet de fabriquer un radiateur personnalisé en deux à quatre semaines, ce qui se compare avantageusement au temps d'arrêt indéfini lié à la recherche d'une pièce abandonnée. Données requises pour les spécifications du radiateur de générateur personnalisé Point de données Exemple Pourquoi c'est important Modèle et puissance du moteur Cummins QSK60, 2 000 kVA Détermine le rejet de chaleur de base Dimensions maximales de l'enveloppe 1 800 mm L x 2 200 mm H x 400 mm P Limite la taille du noyau et la conception du réservoir Spécifications de connexion Entrée 89 mm en haut à gauche, Sortie 89 mm en bas à droite Assure la compatibilité des tuyaux Environnement opérationnel 45 degrés Celsius, 1 200 m d'altitude, forte poussière Permet une capacité et un espacement des ailettes supplémentaires Type de liquide de refroidissement 50/50 éthylène glycol-eau Affecte la sélection du matériau et du joint Le processus de référence croisée, exécuté correctement, résout la majorité des besoins de remplacement de radiateurs. Lorsqu'il ne peut pas produire de correspondance, les mêmes données dimensionnelles et d'application que vous avez collectées alimentent directement une spécification de construction personnalisée. Quoi qu'il en soit, le générateur revient en service plus rapidement que si vous vous étiez appuyé uniquement sur des suppositions. .article-section{margin-bottom:40px}.article-section h2{font-size:22px;font-weight:bold;text-align:left;margin-bottom:12px}.article-section h3{font-size:16px;font-weight:bold;text-align:left;margin-bottom:12px}.article-section p{font-size:16px;margin-bottom:12px}.article-section ul,.article-section ol{margin-bottom:12px}.article-section ul{list-style-type:disc!important;list-style-position:inside!important}.article-section ol{list-style-type:decimal!important;list-style-position:inside!important;padding-left:0}.article-section li{list-style:inherit!important;font-size:16px;margin-bottom:5px}.article-table{display:table;text-align:center;border-collapse:collapse;width:100%;font-size:16px;margin-bottom:15px}.article-table thead{display:table-header-group}.article-table tbody{display:table-row-group}.article-table tr{display:table-row}.article-table th{display:table-cell;font-weight:bold;border:1px solid #ccc;padding:8px}.article-table td{display:table-cell;border:1px solid #ccc;padding:8px}.article-image{margin:24px 0;text-align:center}.article-image img{max-width:100%;height:auto;display:block;margin:0 auto} .internal-link{color:#2563eb;font-weight:bold;text-decoration:underline} .product-card{margin:20px 0;border:1px solid #e5e7eb;border-radius:10px;overflow:hidden;font-style:normal} .pc-inner{display:flex;text-decoration:none;color:inherit;align-items:center} .pc-img{width:160px;min-width:160px;height:120px;object-fit:cover;flex-shrink:0;display:block} .pc-img-placeholder{background:#f3f4f6} .pc-body{padding:12px 16px;flex:1;min-width:0;display:flex;flex-direction:column;justify-content:space-between} .pc-title{font-size:15px;font-weight:600;color:#111;margin:0 0 6px} .pc-desc{font-size:13px;color:#6b7280;margin:0 0 8px;overflow:hidden;display:-webkit-box;-webkit-line-clamp:2;-webkit-box-orient:vertical} .pc-cta{font-size:13px;font-weight:600;margin-top:auto} .pc-inner:hover .pc-title{text-decoration:underline}
  • Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
    Actualités de l'industrie
    May 27,2026
    Radiateurs de générateur diesel Lighthouse : fiabilité dans les environnements difficiles sans pilote
    Un phare qui s’éteint n’est pas un inconvénient mineur. Il s'agit d'un danger pour la navigation dont les conséquences se mesurent en échouements, en collisions et en vies humaines. Le générateur diesel qui alimente cette lumière doit fonctionner sans interruption, souvent pendant des mois, dans un bâtiment que personne ne visite, battu par les embruns salins et les températures extrêmes qui dégraderaient les équipements ordinaires au cours d'une saison. Le radiateur situé au cœur de ce système de refroidissement porte plus de responsabilités que son profil modeste ne le suggère. La plupart des processus de sélection de radiateurs industriels mettent en balance la capacité et le coût. Les applications Lighthouse ajoutent une troisième dimension qui surpasse les deux : une fiabilité sans surveillance sur un intervalle de service prolongé. Comprendre pourquoi cela change chaque décision de conception commence par la norme opérationnelle à laquelle l'ensemble du système doit répondre. Pourquoi les générateurs de phare exigent une classe différente de radiateur Les aides à la navigation (AtoN) – phares, bouées, balises – sont régies au niveau international par les normes de l'Association internationale des autorités des aides à la navigation et des phares maritimes (IALA). Ces normes placent la barre très haut : disponibilité opérationnelle entre 97,0% et 99,8% . Pour un système fonctionnant 8 760 heures par an, un objectif de disponibilité de 97 % autorise seulement environ 263 heures d'indisponibilité par an. À 99,8 %, cette marge se réduit à moins de 18 heures. En pratique, plus un phare est proche d’une voie de navigation importante, plus les exigences sont strictes. Cette fenêtre de disponibilité couvre l’ensemble du système électrique, et pas seulement le groupe électrogène. Le radiateur est cependant l’un des rares composants capables de provoquer un arrêt soudain et irrécupérable. Un moteur surchauffé ne ralentit pas gracieusement ; il déclenche le circuit de protection et tue la charge. Dans une installation sans personnel, il n'y a aucun opérateur pour enquêter, aucun technicien pour purger le liquide de refroidissement, aucune commande manuelle pour réinitialiser. La lumière s’éteint simplement et reste éteinte jusqu’à la prochaine inspection programmée, qui peut prendre des semaines. C'est pourquoi solutions de radiateurs dédiées pour les applications de générateurs de phares sont conçus selon des spécifications auxquelles les produits industriels génériques correspondent rarement. L’exigence n’est pas simplement « une capacité de refroidissement adéquate ». Il s’agit d’une capacité de refroidissement qui reste stable, débloquée et sans fuite pendant un intervalle d’entretien mesuré en mois plutôt qu’en jours. Corrosion par l’air salin : la menace silencieuse pour les systèmes de refroidissement côtiers Le chlorure de sodium présent dans l'air marin est un électrolyte agressif. Il n’a pas besoin d’un contact liquide pour causer des dommages : l’air humide chargé de sel est suffisant pour accélérer la corrosion galvanique sur toute jonction métallique différente, y compris les joints tube-collecteur qui constituent le cœur structurel d’un noyau de radiateur. Dans un environnement de phare côtier, ce processus fonctionne en continu, 24 heures sur 24, que le générateur soit en marche ou non. Le résultat pratique est prévisible : les surfaces des ailettes se creusent et s'affaiblissent, les passages du liquide de refroidissement développent des micro-perforations et, finalement, une fuite capillaire fait chuter la pression du système en dessous du seuil qui déclenche un arrêt en cas de faible niveau de liquide de refroidissement. Le générateur s'arrête. Le phare s'éteint. Rien de tout cela n’est visible de l’extérieur jusqu’à ce que la panne se soit déjà produite. La sélection des matériaux est la principale défense. Construction de radiateur entièrement en aluminium pour une résistance prolongée à la corrosion élimine le couplage galvanique entre les ailettes en cuivre et les collecteurs en laiton qui accélère la dégradation des noyaux traditionnels en laiton et cuivre. L'aluminium forme une couche d'oxyde natif stable qui résiste à une oxydation ultérieure, ce qui en fait un choix naturel pour l'exposition à l'air salin. Pour les installations dans les zones côtières les plus agressives (phares rocheux avec pulvérisation continue), des revêtements époxy ou polyuréthane supplémentaires sur le paquet d'ailettes prolongent encore la durée de vie en créant une barrière physique entre le métal et l'atmosphère. L’intégrité de l’étanchéité est aussi importante que le matériau de base. Chaque pénétration externe (raccords d'entrée/sortie de liquide de refroidissement, supports de montage, fixations du carénage du ventilateur) est un point potentiel d'initiation de la corrosion. Les radiateurs conçus pour un déploiement côtier utilisent du matériel en acier inoxydable ou galvanisé à chaud, avec des joints toriques de préférence aux raccords de tuyaux filetés dans la mesure du possible. Radiateurs résistants à la corrosion pour générateurs diesel côtiers et offshore intégrer ces normes de matériaux et d’étanchéité comme exigences de base plutôt que comme mises à niveau facultatives. Pour les sites présentant une exposition documentée à une salinité élevée, generator radiators engineered specifically for coastal salt-air environments offrent une protection supplémentaire que les produits standards de qualité marine ne peuvent pas offrir. Gestion thermique dans des conditions extrêmes : chaleur, humidité et froid Les emplacements des phares sont rarement tempérés. Ils existent précisément là où la géographie oblige la navigation à proximité des terres – promontoires rocheux, détroits, systèmes récifaux – et ces endroits tendent vers des extrêmes météorologiques. Un radiateur dimensionné pour les conditions ambiantes nominales peut fonctionner à sa limite thermique pendant une vague de chaleur estivale, et la même unité doit supporter des températures nocturnes inférieures à zéro en hiver sans gélification du liquide de refroidissement ni fragilisation des tuyaux. La marge thermique est la réponse technique à cette variabilité. Un radiateur phare doit être dimensionné pour maintenir des températures sûres du liquide de refroidissement à la température ambiante la plus élevée attendue plus une marge de sécurité d'au moins 10 °C. Si les enregistrements climatiques locaux montrent des températures estivales maximales de 40°C, le radiateur doit être validé à 50°C avant l'installation. Ce tampon absorbe l'effet de l'encrassement partiel des ailettes (la poussière déposée par le sel réduisant le débit d'air efficace) qui est inévitable sur un long intervalle d'entretien dans un endroit que personne ne nettoie régulièrement. Du côté froid, la formulation du liquide de refroidissement est essentielle. L'antigel éthylène glycol mélangé à la concentration correcte pour la température ambiante la plus froide enregistrée empêche la fissuration par le gel du noyau. Les liquides de refroidissement silicatés offrent une inhibition supplémentaire de la corrosion sur les surfaces en aluminium ; Les formulations de technologie d'acide organique (OAT) sans nitrite sont préférées pour les longs intervalles d'entretien car elles n'épuisent pas les paquets d'inhibiteurs aussi rapidement. Pour les applications à service continu où le liquide de refroidissement ne peut pas être changé selon un calendrier annuel standard, radiateurs de générateur d'énergie principal pour un fonctionnement continu sont associés à des systèmes de refroidissement à durée de vie prolongée qui maintiennent la concentration d'inhibiteur sur des périodes de service de plusieurs années. L’humidité aggrave les deux extrémités de ce défi thermique. Une humidité relative élevée (presque constante dans la plupart des environnements de phare) augmente la charge thermique effective sur le système de refroidissement en réduisant le coefficient de transfert de chaleur côté air. Il favorise également la condensation à l'intérieur du réservoir de liquide de refroidissement lors des cycles de démarrage à froid, diluant progressivement la concentration d'antigel. Un réservoir de liquide de refroidissement sous pression à système fermé avec un bouchon de reniflard déshydratant est la solution pratique pour éliminer la pénétration d'humidité sans nécessiter de contrôles fréquents. Concevoir pour une assistance zéro : architecture de maintenance à long intervalle Le cycle de maintenance d'un générateur de phare sans pilote est généralement fixé à 3, 6 ou 12 mois en fonction de l'accessibilité, des exigences réglementaires et des contraintes de ressources de l'autorité hôte. Le radiateur et le système de refroidissement doivent fonctionner de manière fiable pendant tout cet intervalle sans aucune intervention humaine. Il s’agit d’un cahier des charges fondamentalement différent de celui d’un générateur de secours dans un centre de données doté de personnel, où un technicien passe chaque jour. Trois caractéristiques de conception prennent directement en charge la capacité de maintenance à long intervalle. Premièrement, le circuit de liquide de refroidissement doit être entièrement scellé et auto-pressurisé, éliminant ainsi les pertes par évaporation et empêchant l'ingestion d'air qui entraîne un blocage de vapeur dans la pompe à eau. Deuxièmement, la géométrie des ailettes doit privilégier un espacement plus large des ailettes (généralement 8 à 10 ailettes par pouce plutôt que les 12 à 14 FPI utilisés dans les noyaux de densité automobile) afin de ralentir le taux de restriction du flux d'air dû à l'accumulation de poussière et de sel. Un pas d'ailettes plus grossier sacrifie une certaine efficacité théorique du transfert de chaleur mais maintient un flux d'air adéquat sur un intervalle d'encrassement plus long, ce qui constitue le bon compromis lorsque l'intervalle de nettoyage est mesuré en mois. Troisièmement, le système de ventilateur doit être entraîné par une courroie robuste ou un système d'entraînement direct avec des roulements étanches adaptés à l'humidité ambiante et à la plage de température ; La défaillance des roulements est l'une des causes les plus courantes de panne de ventilateur de refroidissement dans les applications côtières. L'intégration de la surveillance à distance est de plus en plus standard dans les installations de phares modernes sans pilote. Un radiateur associé à un générateur doté d'une télémétrie de la température du liquide de refroidissement permet à l'autorité d'exploitation de suivre les tendances thermiques entre les inspections, en identifiant une dégradation progressive (un noyau qui s'encrasse lentement, une pompe à eau marginale) avant qu'elle ne devienne une urgence. Cela ne remplace pas des intervalles de maintenance corrects ; il s'agit d'un mécanisme permettant de prolonger les périodes d'exploitation sûres lorsque les conditions le justifient et de déclencher une intervention précoce lorsque ce n'est pas le cas. Considérations structurelles et de montage pour les installations marines Les salles des machines des phares sont rarement conçues pour offrir des dégagements généreux pour les équipements. Historically built into the base of the tower or a small adjacent service building, they present tight spatial constraints that standard generator-mounted radiator configurations may not accommodate. Dans le même temps, les structures côtières sont soumises à des charges de vent continues et, à certains endroits, à des vibrations importantes dues à l'impact des vagues sur la structure elle-même. Un radiateur monté sur un générateur repose sur une connexion rigide au support du groupe électrogène pour maintenir la géométrie du tuyau de liquide de refroidissement et l'alignement du ventilateur. Dans un environnement soumis à de fortes vibrations, la flexion répétée de cette connexion peut fatiguer les raccords de flexibles et desserrer les jeux entre le ventilateur et le carénage au fil du temps. Lorsque les vibrations structurelles constituent un problème documenté (phares rocheux balayés par les vagues, en particulier), les sections de tuyaux flexibles avec raccords d'extrémité renforcés sont préférées aux raccords de tuyaux rigides, et le montage du carénage du ventilateur doit inclure des inserts amortisseurs de vibrations. Les salles de machines exiguës ont souvent intérêt à séparer entièrement le radiateur du générateur. Configurations de radiateurs montés à distance pour les installations dans des espaces restreints permettre à l'unité de rejet de chaleur d'être positionnée dans un endroit avec un meilleur accès au flux d'air (une persienne murale extérieure, un boîtier monté sur le toit) tandis que le générateur occupe toute l'empreinte disponible à l'intérieur. Cela présente également l'avantage pratique de placer le radiateur à un endroit où il peut être inspecté et nettoyé depuis l'extérieur du bâtiment sans nécessiter l'accès à la salle des machines, qui peut être restreinte pendant le fonctionnement du générateur. Choisir le bon radiateur : une liste de contrôle pratique pour les projets phares Traduire ces exigences en cahier des charges nécessite d’adapter les principes généraux aux conditions spécifiques de chaque site. La liste de contrôle suivante couvre les paramètres critiques : Degré de protection contre la corrosion : Noyau entièrement en aluminium au minimum ; revêtement conforme des ailettes pour les sites situés à moins de 500 m des eaux libres ; quincaillerie en acier inoxydable ou galvanisée partout. Marge de capacité thermique : Validé pour fonctionner à une température ambiante locale maximale plus 10 °C minimum, tenant compte de l'encrassement partiel des ailettes à la fin de l'intervalle d'entretien. Type de système de refroidissement : Réservoir sous pression entièrement scellé ; liquide de refroidissement OAT à durée de vie prolongée formulé pour l'enregistrement de température minimale du site ; reniflard déshydratant sur le bouchon du réservoir. Pas des ailerons : 8 à 10 FPI pour les sites à long intervalle nécessitant peu d’entretien ; 12 FPI uniquement là où le nettoyage trimestriel est garanti. Entraînement du ventilateur : Moteur de ventilateur à roulements étanches ou entraînement par courroie robuste ; plage d'humidité et de température nominale documentée et adaptée aux conditions du site. Configuration de montage : Monté sur générateur avec raccords de tuyaux amortisseurs de vibrations pour les sites stables ; Radiateur déporté pour les installations à espace restreint ou à fortes vibrations. Compatibilité des marques de générateurs : Confirmer la correspondance dimensionnelle et du débit du liquide de refroidissement avec le modèle de moteur spécifique ; supports d'adaptation documentés. Intégration de surveillance : Dispositions de capteurs de température de liquide de refroidissement compatibles avec le système SCADA ou de télémétrie du site. Il n’existe pas deux installations de phare identiques : la géographie du site, le climat dominant, la logistique d’accès et les exigences réglementaires déterminent tous les spécifications finales. Solutions de radiateurs personnalisées adaptées à votre modèle de générateur et aux conditions du site sont le moyen le plus fiable pour répondre à la fois aux exigences de performances thermiques et de longévité qu’exigent les opérations côtières sans pilote. Le coût d'un radiateur parfaitement adapté est marginal par rapport au coût d'un appel de maintenance imprévu sur un phare rocheux par un vent de force 8 ou par rapport à la responsabilité d'une aide à la navigation qui ne respecte pas son engagement de disponibilité IALA. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
  • Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
    Actualités de l'industrie
    May 19,2026
    Tension des courroies de ventilateur et performances de refroidissement : normes d'ajustement pour les groupes électrogènes diesel
    Comment la tension de la courroie du ventilateur contrôle les performances du système de refroidissement Dans un groupe électrogène diesel refroidi à l’eau, la courroie du ventilateur n’est pas simplement un composant de transmission de puissance : c’est le nerf mécanique qui maintient toute la boucle de refroidissement en vie. Une seule courroie trapézoïdale ou un jeu de courroies assorties relie simultanément la poulie de vilebrequin au ventilateur de refroidissement et à la pompe à eau. Cela signifie que chaque point de pourcentage de glissement ou d’écart de vitesse entraîne directement une réduction du débit d’air à travers le noyau du radiateur et une réduction de la circulation du liquide de refroidissement à travers le bloc moteur. La relation est simple : le ventilateur aspire l'air ambiant à travers les ailettes du radiateur pour dissiper la chaleur transportée par le liquide de refroidissement ; la pompe à eau force ce liquide de refroidissement à travers la culasse et vers le radiateur. Les deux composants dépendent entièrement de la vitesse de rotation entraînée par courroie. Lorsque la tension de la courroie s'écarte de la plage acceptable (qu'elle soit trop lâche ou trop serrée), les effets en aval sur la gestion thermique sont immédiats et mesurables. Pour les opérateurs s'appuyant sur systèmes de radiateurs de générateur industriels conçus pour un fonctionnement continu à charge élevée , le maintien d'une tension correcte de la courroie est aussi fondamental que le maintien de la qualité du liquide de refroidissement. La tension correcte de la courroie du ventilateur est définie comme la tension la plus basse à laquelle la courroie ne glissera pas dans des conditions de charge maximale . Opérer en dessous de ce seuil permet des glissements ; fonctionner au-dessus introduit une contrainte mécanique inutile. Les deux modes de défaillance dégradent les performances de refroidissement, mais par des mécanismes différents. Que se passe-t-il lorsque la courroie du ventilateur est trop lâche Une courroie fonctionnant avec une tension insuffisante glissera contre les parois de la rainure de la poulie plutôt que de les agripper. Le glissement est un problème progressif : à mesure que la courroie se réchauffe et que le caoutchouc se glace sous l'effet de la chaleur de friction, son adhérence se détériore davantage, créant un cycle d'auto-renforcement. Au moment où un technicien remarque une alarme de température élevée du liquide de refroidissement, la surface de la courroie peut déjà être partiellement ablatée. Les conséquences opérationnelles d'une courroie de ventilateur sous-tendue dans un système de refroidissement de groupe électrogène se répartissent en trois catégories. Premièrement, la vitesse du ventilateur tombe en dessous du régime nominal, ce qui réduit directement le débit d'air volumétrique à travers le radiateur. Moins d’air traversant le noyau signifie que le liquide de refroidissement entrant dans le moteur n’est pas complètement refroidi avant d’être recirculé – la température de fonctionnement augmente progressivement. Deuxièmement, la pompe à eau, entraînée par la même courroie, perd de la pression. Un débit de pompe réduit signifie un débit de liquide de refroidissement inférieur à travers les chemises de cylindre, aggravant l'accumulation de chaleur. Troisièmement, la courroie glissante elle-même génère de la chaleur par frottement superficiel et s’use prématurément, atteignant souvent une défaillance en une fraction de sa durée de vie nominale. L'expérience sur le terrain confirme systématiquement que les arrêts inexpliqués à haute température sont éliminés immédiatement après que la tension de la courroie soit rétablie aux spécifications. Pour les générateurs fonctionnant dans des environnements exigeants, tels que radiateurs de générateur haute puissance conçus pour des charges thermiques extrêmes — une courroie lâche pendant les heures de pointe en été peut déclencher des arrêts de protection thermique quelques minutes après l'application de la charge. Deux causes profondes expliquent la majorité des cas de sous-tension : une tension d'installation initiale insuffisante et un allongement naturel de la courroie au cours des premières 24 à 48 heures de fonctionnement lorsque la courroie s'insère dans les rainures des poulies. Les deux peuvent être évités grâce à un protocole structuré de vérification de la tension. Que se passe-t-il lorsque la courroie du ventilateur est trop tendue Une tension excessive de la courroie est le mode de défaillance le moins intuitif, mais elle provoque des dommages tout aussi graves. Une courroie trop tendue exerce des charges radiales anormales sur les roulements de l'arbre du ventilateur et les roulements de l'arbre de la pompe à eau. Au fil du temps, cela accélère la fatigue des roulements, produit des températures de fonctionnement élevées dans les boîtiers de roulements et conduit finalement à une défaillance prématurée des roulements. Au-delà des dommages aux roulements, une courroie trop tendue augmente la consommation électrique parasite. Le variateur doit surmonter une plus grande résistance interne, ce qui se traduit par une consommation de carburant supplémentaire et un ampérage moteur élevé. Dans un groupe électrogène diesel où chaque composant est dimensionné en fonction d'un budget thermique, cette charge thermique excédentaire affecte l'efficacité globale du système. Une tension excessive d'une courroie trapézoïdale peut ajouter des contraintes aux roulements, entraînant un surampérage du moteur et une panne potentielle du moteur. — un résultat bien plus coûteux que la ceinture elle-même. Les surfaces latérales vibrantes d'une courroie trapézoïdale trop tendue subissent également un frottement excessif contre les parois de la rainure de la poulie, accélérant l'usure de la surface de la courroie et de la poulie. Les rainures qui deviennent bombées ou arrondies perdent la géométrie de coin qui confère aux courroies trapézoïdales leur efficacité d'adhérence, ce qui nécessite le remplacement de l'ensemble de la poulie plutôt que simplement de la courroie. Ce qu’il faut retenir de pratique : plus serré n’est pas plus sûr. L'objectif technique est la tension minimale suffisante pour transmettre le couple complet sans glissement – ​​rien de plus. Normes reconnues pour la mesure de la tension des courroies de ventilateur Trois méthodes de mesure sont reconnues dans les secteurs du CVC et de la production d'énergie industrielle. Chacun équilibre la précision avec l’outillage disponible. Comparaison des trois principales méthodes de mesure de la tension des courroies trapézoïdales Méthode Outils requis Précision Idéal pour Déflexion / Force-Déviation Jauge de tension de courroie (tensiomètre), ruban à mesurer Bon Entretien standard sur le terrain Tensiomètre sonique (fréquence) Fréquencemètre de vibration ou application pour smartphone Élevé Précision installations, multi-belt drives Sensation visuelle/manuelle Bord droit ou pression du doigt approximatif Vérification rapide sur le terrain entre les inspections formelles La méthode de déviation est la norme la plus largement appliquée dans le domaine. La déviation cible est 1/64 de pouce (environ 0,4 mm) par pouce d'envergure de la courroie mesuré entre les centres des poulies. Par exemple, une courroie s'étendant sur 32 pouces entre les poulies doit fléchir de ½ pouce (12,7 mm) lorsque la force spécifiée est appliquée au milieu de la portée. Un tensiomètre est positionné perpendiculairement à la ceinture au centre de la travée et pressé jusqu'à ce que la flèche atteigne la valeur calculée ; la lecture de la jauge est ensuite comparée au tableau de force du fabricant pour la section spécifique de la courroie et le diamètre de la poulie. Pour une description détaillée des procédures alignées sur les pratiques de l'industrie, le Référence technique CVC sur les procédures appropriées de mesure de la tension de la courroie du ventilateur fournit un guide étape par étape applicable à la plupart des configurations d'entraînement par courroie trapézoïdale. La méthode sonique utilise un fréquencemètre de vibration destiné à la travée de la courroie. La fréquence de résonance naturelle de la courroie est directement liée à la tension ; le compteur compare la fréquence mesurée à une valeur de masse par unité de longueur préchargée pour le modèle de courroie spécifique. Il s'agit de l'approche privilégiée pour les entraînements critiques pour lesquels les données de masse de la courroie sont disponibles auprès du fabricant. La vérification manuelle de la déflexion – en appliquant une pression manuelle modérée (environ 40 lb / 18 kg) au milieu de la courroie et en observant ¼ à ⅜ pouce (6 à 10 mm) de déflexion – fournit une approximation utile sur le terrain mais ne doit pas remplacer une mesure jaugée lors de l'entretien programmé. Procédure de réglage étape par étape de la courroie du ventilateur Les groupes électrogènes diesel utilisent l'un des trois mécanismes de réglage en fonction de l'architecture du moteur. Identifiez le type avant de commencer, puis suivez la procédure correspondante. Isolez toujours l'unité (arrêtez-la, engagez l'arrêt d'urgence, débranchez la borne négative de la batterie) avant de travailler sur le système d'entraînement. Type de roue tendeuse/poulie folle : Desserrez le boulon de pivot de la poulie de renvoi et le boulon de réglage. Tournez la vis de réglage pour déplacer la roue de tension vers le haut ou vers le bas jusqu'à ce que la déviation mesurée soit conforme aux spécifications. Serrez les boulons de pivot et de réglage à la valeur de couple indiquée par le fabricant, puis mesurez à nouveau la déflexion pour confirmer qu'elle ne s'est pas déplacée pendant le serrage. Type de glissière de support de générateur : Le générateur (alternateur) est monté sur un support fendu. Desserrez les boulons de montage et faites glisser le corps du générateur vers l'extérieur pour augmenter la tension, ou vers l'intérieur pour la diminuer. Réglez la déflexion, maintenez la position et serrez les boulons de montage. Vérifier la déflexion finale après le serrage. Il s'agit de la configuration la plus courante sur les groupes électrogènes où le ventilateur et l'alternateur partagent une courroie — Ensembles de radiateurs pour générateur Cummins utilisent généralement cet arrangement. Type de réa divisée/réglable : Desserrez les boulons de fixation de la poulie et faites pivoter la demi-poulie réglable par rapport à la moitié fixe. La rotation des moitiés élève la courroie vers le diamètre extérieur de la poulie, augmentant ainsi efficacement le diamètre primitif de travail et resserrant la courroie. Les faire pivoter ensemble abaisse la position de la courroie et réduit la tension. Resserrez les boulons de fixation et vérifiez la déflexion. Après réglage sur n'importe quel type, faites fonctionner le générateur à vide pendant 30 minutes, puis arrêtez-le et revérifiez la déflexion. Les courroies neuves s'insèrent dans les rainures lors du fonctionnement initial et nécessitent généralement une nouvelle tension au cours des premières 24 heures de service. Tous les fabricants de courroies recommandent ce premier réajustement - ce n'est pas facultatif. Lorsqu'un entraînement utilise plusieurs courroies, remplacez toutes les courroies par un ensemble assorti. Mélanger une courroie neuve avec des courroies usées entraîne une répartition inégale de la charge ; la nouvelle courroie absorbe une part disproportionnée du couple et tombe en panne prématurément. Ne réduisez pas le nombre de courroies lors du réglage d'un entraînement : l'ensemble complet est dimensionné pour répondre aux exigences de puissance totale de l'entraînement. Intervalles de maintenance et meilleures pratiques d’inspection Un programme d'inspection structuré évite la dérive progressive de la tension qui provoque la plupart des pannes de refroidissement liées aux courroies dans les applications de groupes électrogènes. Les intervalles suivants reflètent le consensus de l'industrie dans les manuels OEM des générateurs et les directives techniques de maintenance : Lors de l'installation : Réglez la tension à la valeur supérieure spécifiée par le fabricant pour permettre l'allongement initial du siège. Faites fonctionner pendant 30 minutes, arrêtez, retendez à nouveau à la valeur supérieure. 24 heures après l'installation initiale : Revérification et réglage obligatoires. Cette seule étape élimine la majorité des ruptures de tension en début de service. Hebdomadairement (ou à chaque exercice de course à pied) : Inspection visuelle de la fissuration de la courroie, de l'effilochage, du vitrage ou de la contamination par l'huile sur la surface de la courroie ou les rainures des poulies. Vérifiez la déviation manuelle si les conditions le permettent. Toutes les 400 à 500 heures de fonctionnement ou semestriellement : Mesure de tension entièrement mesurée à l'aide d'un tensiomètre ou d'un compteur sonique. Vérifiez l'usure de la rainure de la poulie à l'aide d'une jauge de rainure : une rainure bombée ou usée ne peut pas être corrigée par une seule retension et nécessite le remplacement de la poulie. Toutes les 2 000 à 3 000 heures ou annuellement : Remplacez le jeu de courroies complet, quel que soit son état apparent. Les fabricants de courroies conçoivent des courroies trapézoïdales pour une durée de vie d'environ deux ans sous charge normale ; Les groupes électrogènes de secours qui fonctionnent rarement doivent toujours suivre un remplacement basé sur un calendrier, car le caoutchouc se dégrade par oxydation, même lorsqu'il est inactif. Signes visuels qui nécessitent le remplacement immédiat de la courroie, quel que soit le calendrier : pelage ou délaminage du tissu du revêtement de la courroie, durcissement ou fissuration visible sur les parois latérales de la courroie, vitrage (aspect brillant des surfaces de contact indiquant un glissement chronique), ou toute courroie ne pouvant plus atteindre la tension minimale spécifiée en raison d'un allongement excessif. Pour les groupes électrogènes fonctionnant en service de secours ou d'urgence, la tension correcte de la courroie est particulièrement non négociable. Une unité qui est restée en veille pendant des mois peut avoir une courroie qui s'est détendue en dessous des spécifications - et il lui sera demandé de supporter la pleine charge de refroidissement en cas de panne de courant du réseau. Solutions de radiateurs pour générateurs de secours sont conçus pour gérer des transitions soudaines à pleine charge, mais uniquement si l'entraînement par courroie fournit les vitesses nominales du ventilateur et de la pompe dès la première seconde de fonctionnement. Enfin, pour les installations où les conditions ambiantes (chaleur extrême, air salin côtier ou environnements à forte teneur en particules) imposent des exigences exceptionnelles au système de refroidissement, les spécifications standard des courroies et des poulies peuvent ne pas suffire. Configurations personnalisées de radiateurs de groupe électrogène adaptés à des conditions de fonctionnement spécifiques, ils garantissent que le radiateur, le carénage du ventilateur et la géométrie de l'entraînement fonctionnent ensemble comme un système adapté, réduisant ainsi la contrainte thermique qu'une tension inappropriée de la courroie aurait autrement amplifiée. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
  • Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
    Actualités de l'industrie
    May 13,2026
    Logique de conception de noyau de refroidissement surdimensionnée pour les radiateurs de générateur haute température du désert
    Pourquoi les conditions ambiantes du désert enfreignent les règles standard de dimensionnement des radiateurs Les radiateurs générateurs standards sont conçus et testés par rapport aux conditions de référence définies par la référence ISO 8528 : température ambiante de 25 °C, pression barométrique de 100 kPa et 30 % d'humidité relative . Une installation dans le désert ne ressemble presque pas à ces chiffres. Les températures ambiantes diurnes dépassent régulièrement 45°C au Moyen-Orient, en Afrique du Nord et en Asie centrale, et dans les conditions estivales de pointe, l'air à la surface peut dépasser 50°C. Cette variable unique démantèle discrètement les calculs fondamentaux du transfert de chaleur. Un radiateur dissipe la chaleur en exploitant la différence de température entre le liquide de refroidissement et l'air ambiant. Lorsque l’air ambiant approche les 50°C, le différentiel s’effondre. Même un moteur fonctionnant correctement poussant le liquide de refroidissement à 85 °C ne dispose désormais que d'un gradient de 35 °C, contre le gradient de 60 °C disponible dans les conditions de référence ISO. La capacité de rejet de chaleur diminue proportionnellement. Un radiateur « parfaitement dimensionné » sur le papier devient sous-dimensionné dès qu'il atterrit sur un site désertique. C’est le point de départ de la logique de conception d’un noyau surdimensionné – non pas une prudence excessive, mais une thermodynamique de base. Pour les ingénieurs spécifiant radiateurs générateurs conçus pour les environnements désertiques et à haute température , comprendre cet effondrement du différentiel de température n’est pas négociable. Chaque décision de conception en aval en découle. La logique technique derrière les cœurs de refroidissement surdimensionnés La règle empirique conventionnelle – dimensionner le radiateur à environ 10 % au-dessus du rejet de chaleur nominal du moteur – n'a jamais été destinée aux climats extrêmes. Dans des conditions désertiques, cette marge est immédiatement consommée par le seul différentiel de température ambiante réduit, ne laissant aucun tampon pour la recirculation de la chaleur de l'enceinte, la charge de rayonnement solaire ou les pertes d'efficacité des ventilateurs. Les ingénieurs qui conçoivent pour le désert appliquent généralement un facteur de correction combiné, et la taille du noyau qui en résulte est souvent 25 à 40 % plus grande que ce que suggère une spécification standard. Le calcul fonctionne par couches. Premièrement, la correction de la température ambiante tient compte de la réduction du ΔT entre le liquide de refroidissement et l'air. Deuxièmement, une pénalité d'enceinte est ajoutée : dans un auvent de groupe électrogène entièrement fermé, l'air entrant dans le noyau du radiateur est déjà préchauffé par l'alternateur, le bloc moteur et les surfaces d'échappement, ce qui ajoute généralement 7 à 16 °C au-dessus de la température ambiante réelle. Troisièmement, la charge de poussière sur les surfaces des ailettes dégrade le transfert de chaleur au fil du temps, généralement modélisé comme un déclassement d'efficacité de 5 à 10 % appliqué comme réserve de conception. Empilez ces corrections ensemble, et un groupe électrogène de 800 kW qui pourrait utiliser un noyau standard d'une surface de face donnée peut nécessiter un noyau 30 à 35 % plus grand en surface ou en profondeur - ou les deux - pour maintenir en permanence des températures sûres du liquide de refroidissement à 50°C ambiant. Comprendre pourquoi la température du liquide de refroidissement du générateur diesel continue d'augmenter est souvent le premier signal indiquant que la taille d'origine du radiateur n'était pas adaptée aux conditions réelles du site. Les alarmes persistantes de température élevée ne sont pas un problème de thermostat : elles sont un problème de capacité de rejet de chaleur, et la seule solution structurelle est un noyau plus grand. Facteurs de surdimensionnement indicatifs pour les conditions ambiantes désertiques (par rapport à la référence ISO 8528) Température ambiante Perte ΔT effective Facteur de surdimensionnement recommandé du noyau 40°C (enceinte : ~47°C jusqu'au noyau) ~25% 15 à 20 % au-dessus de la norme 45°C (enceinte : ~52°C jusqu'au noyau) ~35% 20 à 30 % au-dessus de la norme 50°C (boîtier : ~58°C jusqu'au noyau) ~45% 30 à 40 % au-dessus de la norme Géométrie de base et choix de matériaux pour les conditions désertiques à haute température La géométrie de base est l'endroit où la logique de surdimensionné devient physique. Deux approches structurelles sont courantes : tube et ailette et plaque et aileron. Structures de radiateurs à tubes et ailettes pour le refroidissement des groupes électrogènes à usage intensif dominent les applications dans le désert car leur géométrie est plus résistante à la déformation des ailettes sous les cycles thermiques et les vibrations mécaniques, deux phénomènes graves dans les groupes électrogènes mobiles ou conteneurisés du désert. Les conceptions à plaques et ailettes offrent une densité de surface plus élevée mais exigent une sélection plus minutieuse du pas des ailettes pour éviter le pontage de poussière entre les ailettes. Le pas des ailerons est un paramètre critique spécifique au désert. Un pas plus serré maximise la surface de transfert de chaleur par unité de volume, ce qui est idéal pour les conditions tempérées. Cependant, dans l'air poussiéreux du désert, les emplacements étroits se bouchent rapidement, dégradant les performances bien avant la maintenance programmée. Les noyaux destinés au désert utilisent généralement un pas d'ailettes de 8 à 10 ailettes par pouce plutôt que les 12 à 14 ailerons par pouce courants dans les noyaux standard. — un compromis délibéré qui accepte une efficacité maximale théorique légèrement inférieure en échange de performances réelles soutenues sur des intervalles d'entretien plus longs. Le choix des matériaux suit une logique environnementale. Noyaux de radiateur entièrement en aluminium avec une dissipation thermique supérieure sont le choix préféré pour les groupes électrogènes du désert. La conductivité thermique élevée et la faible densité de l'aluminium signifient qu'un noyau plus grand ajoute moins de charge structurelle qu'un assemblage cuivre-laiton équivalent, ce qui est pertinent lorsque les noyaux surdimensionnés deviennent physiquement importants. L’aluminium résiste également mieux à la combinaison de la chaleur et de l’oxydation UV que le cuivre-laiton non revêtu sur plusieurs années d’utilisation en extérieur. Conception du flux d'air : dimensionnement du ventilateur, disposition du carénage et augmentation de la température d'entrée Un noyau surdimensionné résout le côté surface de l’équation de transfert de chaleur. Le flux d’air résout l’autre côté. En pratique, les deux sont indissociables : un noyau plus grand avec une vitesse de flux d’air insuffisante sur sa face sera moins performant qu’un noyau plus petit avec un débit adéquat. Les conditions désertiques compliquent le dimensionnement des ventilateurs de deux manières. Premièrement, l’air plus chaud et moins dense transporte moins d’énergie thermique par mètre cube : le ventilateur doit déplacer plus de volume pour obtenir la même évacuation de la chaleur. Les besoins en puissance du ventilateur peuvent augmenter de 15 à 25 % à des températures ambiantes élevées juste pour maintenir les débits d’air qui seraient adéquats dans des conditions standard. Deuxièmement, le ventilateur lui-même génère de la chaleur, et cette chaleur pénètre dans le flux d’air devant ou autour du radiateur, augmentant ainsi la température d’entrée effective. La conception des carénages est souvent sous-estimée. Un carénage mal ajusté permet à l'air de court-circuiter le noyau plutôt que de le traverser, ce qui signifie qu'une fraction de la puissance du ventilateur contribue en réalité à l'évacuation de la chaleur. Pour les installations en service dans le désert, amélioration des performances de dissipation thermique dans les générateurs diesel commence souvent par l'intégrité du carénage et le dimensionnement du conduit d'entrée, et non par le noyau lui-même. Les conduits d'air d'entrée doivent être dimensionnés au moins 1,5 fois la surface de la face centrale du radiateur pour minimiser les pertes de vitesse d'approche et éviter de créer une zone de pression négative qui aspire l'air chaud évacué recirculé. Configurations de radiateurs surdimensionnés intégrés ou distants Le choix entre un radiateur monté sur le moteur et une configuration déportée a des implications significatives pour les installations dans le désert. Dans un auvent de groupe électrogène compact et fermé, un radiateur surdimensionné intégré est constamment baigné dans l'air préchauffé de l'enceinte qui, comme indiqué, peut fonctionner de 10 à 16 °C au-dessus de la température ambiante réelle. Cela force le facteur de surdimensionnement du noyau encore plus haut. Lorsque la température ambiante est déjà de 50 °C et que l'air de l'enceinte atteint 58 à 60 °C, la différence de température disponible du côté du liquide de refroidissement se réduit à un point tel que même un noyau surdimensionné de 40 % peut avoir du mal à maintenir la puissance nominale en continu. Configurations de radiateurs montés à distance aborder cela directement. En plaçant le noyau à l'extérieur de l'enceinte - surélevé ou fixé au mur pour maximiser l'exposition à un flux d'air ambiant non obstrué - le radiateur fonctionne à la température ambiante réelle plutôt qu'à l'air amplifié par l'enceinte. Cela peut récupérer 10 °C ou plus de différence de température effective, ce qui se traduit par un noyau nettement plus petit pour la même fonction de rejet de chaleur. Le compromis réside dans la longueur de la tuyauterie, le volume du liquide de refroidissement et la complexité de l'installation. Pour les applications à alimentation principale ou à service continu dans des sites désertiques extrêmes, les avantages en termes de performances justifient généralement ces coûts. Personnalisation des noyaux de radiateur surdimensionnés pour les conditions désertiques spécifiques au site Aucune formule surdimensionnée ne s’applique universellement. Un générateur installé sur un site désertique côtier est confronté à un environnement thermique différent de celui déployé à l’intérieur des terres en altitude. Une installation électrique principale fonctionnant 24 heures sur 24 et 7 jours sur 7 dans un camp minier exige des marges de sécurité plus strictes qu'une unité de secours qui fonctionne quelques centaines d'heures par an. La logique de conception décrite ci-dessus fournit le cadre, mais un dimensionnement précis du noyau nécessite des apports spécifiques au site : température ambiante maximale (pas de moyenne annuelle), élévation au-dessus du niveau de la mer, type d'enceinte, indice de rejet de chaleur du moteur et cycle de service continu requis . Appliquer correctement ces données - et les traduire en une spécification de base qui équilibre la capacité de rejet de chaleur, la tolérance à la poussière, la résistance au flux d'air et les dimensions physiques - est le point où les radiateurs disponibles dans le commerce échouent systématiquement. Solutions personnalisées de radiateurs pour groupes électrogènes adaptées à des environnements d'exploitation spécifiques permettre aux ingénieurs de spécifier le pas des ailettes, la profondeur du noyau, la surface frontale, le nombre de rangées de tubes et le matériau en fonction de la charge thermique réelle et de l'exposition à la poussière du site, plutôt que d'accepter une approximation du catalogue. Pour les exploitants de générateurs dans le désert, le coût d'un radiateur sous-dimensionné se mesure non seulement en appels de maintenance et en arrêts prématurés, mais aussi en puissance déclassée sur toute la durée de vie opérationnelle de l'unité. Obtenir le noyau de refroidissement dès la phase de spécification est la décision thermique la plus rentable qu'un projet puisse prendre. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
  • Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
    Actualités de l'industrie
    May 08,2026
    Sélection de revêtement de radiateur marin : époxy, polyuréthane ou revêtement en poudre ?
    Le sel se corrode. Cycles de chaleur. L'humidité ne dort jamais. Pour un radiateur de générateur diesel monté sur une plate-forme offshore ou une barge côtière, le revêtement séparant le métal brut de l'atmosphère n'est pas un choix esthétique : c'est une décision technique qui détermine si votre système de refroidissement dure cinq ou vingt ans. Un mauvais choix conduit à des trous d'épingle dans les tubes centraux, à un délaminage des ailettes et, finalement, à un type de temps d'arrêt imprévu qui coûte bien plus cher qu'une spécification appropriée ne le ferait jamais. Trois systèmes de revêtement dominent la conversation : époxy , polyuréthane , et revêtement en poudre . Chacun a de véritables atouts et chacun a des modes de défaillance parfaitement prévisibles si vous comprenez la physique. Ce guide passe en revue les affirmations des fournisseurs et vous donne un cadre de travail pour choisir – ou combiner – ces systèmes en fonction de l'endroit où votre radiateur fonctionne réellement. Pourquoi le choix du revêtement fait ou défait un radiateur marin Un radiateur marin est confronté à des contraintes que la plupart des équipements industriels ne rencontrent jamais en combinaison. L'air chargé de sel attaque le potentiel électrochimique entre des métaux différents dans un assemblage laiton-cuivre-acier. Le rayonnement UV détruit les chaînes polymères des revêtements organiques. Et puis il y a le cycle thermique : chaque fois que le groupe électrogène démarre et s'arrête, le radiateur se dilate et se contracte. Au cours de milliers de cycles, un revêtement qui manque d’élasticité entraînera des microfissures au niveau des cordons de soudure et des points de fixation des ailettes, créant ainsi des voies permettant à la corrosion de progresser sous un film autrement intact. Pour radiateurs conçus pour les applications de générateurs diesel côtiers et offshore , les enjeux sont amplifiés par les contraintes d’accès. Le remplacement ou le revêtement d'un radiateur boulonné à l'intérieur d'une nacelle de salle des machines sur un navire en mer n'est pas une tâche de maintenance rapide. Un système de revêtement qui retarde la première intervention de maintenance de 5 à 15 ans se rentabilise plusieurs fois en évitant les temps d'arrêt et les coûts de main d'œuvre. C'est le véritable objectif de conception : non pas "quel revêtement est le plus beau dans une armoire à brouillard salin", mais "quel système peut survivre à la combinaison complète de contraintes corrosives, thermiques et mécaniques que ce radiateur rencontrera - avec un minimum de retouches - pour la durée de vie la plus longue possible". Le test de référence du brouillard salin : ce que mesure réellement l'ASTM B117 La plupart des spécifications de revêtement pour la référence des équipements marins ASTM B117, la pratique standard pour l'exploitation des chambres d'essai au brouillard salin . Le test atomise une solution de chlorure de sodium à 5 % à 35 °C et expose les panneaux revêtus en continu. Les durées des revêtements marins robustes durent généralement de 500 à 2 000 heures, les spécifications les plus exigeantes allant au-delà. Cela vaut la peine de comprendre ce que la norme ASTM B117 vous dit et ce qu'elle ne dit pas. Le test crée un brouillard corrosif unique et invariable : il n'y a pas de cycle UV, pas de choc thermique, pas d'alternance humide/sec. Les recherches ont constamment montré que sa corrélation avec les performances réelles en extérieur est faible lorsqu'elle est utilisée de manière isolée. Le cadre le plus significatif est l'ISO 12944 , qui classe les environnements par catégorie de corrosivité et prescrit en conséquence les systèmes de revêtement multicouches. Les environnements marins et côtiers entrent dans la catégorie C5 (corrosivité très élevée), tandis que les plates-formes offshore répondent à la catégorie CX plus sévère, chacune nécessitant une épaisseur totale de film sec progressivement plus grande et une chimie d'apprêt plus robuste. Évalué par les pairs évaluations de revêtements de protection pour les atmosphères offshore à haute corrosivité montrent que les spécifications ISO 12944 C5 exigent des systèmes multicouches avec une épaisseur de film sec combinée de 320 à 500 µm dans la zone atmosphérique. Pour les composants exposés aux éclaboussures, cela monte entre 480 et 1 000 µm. Une solution monocouche y parvient rarement, c'est pourquoi la question n'est pas simplement « époxy ou polyuréthane » : il s'agit de savoir quelle combinaison d'apprêts et de couches de finition, appliquée à la bonne épaisseur, offre la classe de performances requise. Revêtements époxy : barrière maximale, flexibilité minimale Les revêtements époxy à deux composants sont la bête de somme de la protection contre la corrosion industrielle, et pour cause. L'époxy durci forme un réseau polymère dense et réticulé avec des taux de transmission de vapeur d'eau très faibles, ce qui signifie que l'humidité et les ions chlorure ont du mal à migrer à travers le film vers le substrat métallique. L'adhérence sur l'acier et l'aluminium préparés est exceptionnelle, en particulier lorsque la surface a été sablée à Sa 2,5 selon la norme ISO 8501-1. L'époxy résiste également à une large gamme de produits chimiques, d'huiles et de solvants, ce qui en fait un choix naturel pour les environnements de salle des machines où les déversements de carburant et les fuites de liquide de refroidissement sont monnaie courante. La limitation de l’époxy dans le contexte d’un radiateur marin est double. Tout d'abord, époxy is brittle relative to the thermal expansion of metal . Des cycles thermiques répétés peuvent introduire des microfissures aux points de concentration des contraintes : racines des ailettes, joints brasés, coins du réservoir. Lorsqu'une fissure perce le film, la corrosion par sous-cotation progresse rapidement sous le revêtement autrement intact. Deuxièmement, l’époxy est très sensible à la photodégradation par les UV. Dans les installations ensoleillées, une couche de finition époxy non protégée se farinera et perdra ses propriétés barrières en quelques mois. C'est pourquoi la pratique standard en matière de revêtement marin spécifie toujours une couche de finition stable aux UV sur toute couche époxy. Pour radiateurs générateurs conçus pour les environnements côtiers à haute salinité , l'époxy trouve son rôle idéal en tant qu'apprêt ou couche intermédiaire, et non en tant que couche de finition exposée. En tant qu'apprêt époxy riche en zinc ou à haut pouvoir garnissant, il offre une protection cathodique sacrificielle et une barrière scellée ; les tâches UV et mécaniques sont ensuite confiées à un système de couche de finition plus performant. Revêtements en polyuréthane : flexibilité, résistance aux UV et brillance à long terme Les polyuréthanes aliphatiques à deux composants sont, de l'avis des ingénieurs en revêtement marin, la finition de surface exposée la plus performante pour les équipements dans les environnements atmosphériques de brouillard salin. La chimie offre trois propriétés qui manquent à l’époxy : Stabilité aux UV (les isocyanates aliphatiques ne jaunissent pas et ne crayent pas sous la lumière du soleil), flexibilité élastique (le revêtement se plie plutôt que de se fissurer sous l'effet du mouvement thermique), et dureté superficielle qui résiste à l'abrasion causée par les particules de sel poussées par le vent et les contacts accidentels. Dans un système marin correctement spécifié, le polyuréthane sert généralement de couche de finition sur un apprêt époxy, chaque couche apportant sa résistance à l'ensemble du système. L'époxy assure l'adhérence et la barrière chimique ; le polyuréthane offre une durabilité, une protection UV et une surface extérieure scellée que le brouillard salin ne peut pas facilement mouiller ou pénétrer. Les polyuréthanes à deux composants (2K) sont fortement préférés aux systèmes à un seul composant pour les applications offshore et à haute corrosivité : la densité de réticulation catalysée est nettement plus élevée, ce qui se traduit par une meilleure résistance chimique et des intervalles de maintenance plus longs. L’inconvénient pratique est la complexité des applications. Le polyuréthane en deux parties a une durée de vie en pot limitée, nécessite une température et une humidité contrôlées lors de l'application et génère des vapeurs d'isocyanate qui nécessitent une protection respiratoire appropriée. Pour les retouches sur le terrain dans des sites éloignés ou offshore, cela crée de véritables défis logistiques. Un revêtement qui fonctionne superbement pendant 15 ans mais qui nécessite des applicateurs spécialisés pour être réparé n'est peut-être pas toujours le choix le plus pratique pour les systèmes avec des fenêtres à accès limité. Revêtement en poudre : épaisseur uniforme, forte résistance aux chocs Le revêtement en poudre applique des particules de résine sèches chargées électrostatiquement sur une pièce métallique mise à la terre, puis les durcit dans un four pour former un film continu sans solvant. Le processus est respectueux de l'environnement (sans COV), très efficace et produit une épaisseur de film très constante, généralement de 60 à 150 microns en un seul passage. La résistance aux chocs et à l’abrasion est excellente. Pour les radiateurs à géométrie simple, le revêtement en poudre est une solution éprouvée et rentable pour les environnements industriels généraux et les catégories de corrosivité modérée. Sa vulnérabilité dans les applications marines réside dans sa géométrie et sa réparabilité. Des réseaux d'ailettes complexes, des passages internes et des cordons de soudure encastrés créent Effets de cage de Faraday lors d'une application électrostatique : les lignes de champ électrique ne pénètrent pas uniformément dans les cavités profondes, laissant des points minces ou dénudés précisément aux endroits les plus vulnérables à la corrosion caverneuse. Contrairement aux revêtements liquides, le revêtement en poudre ne peut pas être appliqué sur le terrain ; tout dommage qui pénètre dans le métal nu nécessite que le radiateur soit décapé, prétraité et renvoyé dans un four pour être recouvert. Comprendre le matériaux de radiateur et configurations structurelles courants compte ici. Une conception simple à plaques et ailettes en aluminium se prête mieux au revêtement en poudre qu'un assemblage de tubes en cuivre-laiton à plusieurs passages avec des canaux profonds. Les revêtements en poudre hybrides polyester ou polyester-époxy de qualité marine offrent une meilleure résistance au sel et aux UV que les formulations de polyester standard, mais même le meilleur système de revêtement en poudre sera moins performant qu'un système duplex époxy-polyuréthane liquide correctement appliqué dans les environnements offshore de catégorie CX. Comparaison face à face Comparaison des performances selon des critères clés pour les environnements de radiateurs marins. Les notes reflètent les produits typiques de qualité industrielle appliqués avec une préparation de surface appropriée. Critère Époxy (2K) Polyuréthane (aliphatique 2K) Revêtement en poudre (polyester de qualité marine) Résistance au brouillard salin Excellent (barrière) Excellent (flexibilité de la barrière) Bon–Excellent (s’il n’y a pas d’espace entre les bords) Tolérance aux cycles thermiques Modéré (risque de microfissuration) Très Bon (élastique sous mouvement thermique) Bon (un film épais absorbe le stress) Stabilité aux UV Médiocre (craies sans couche de finition) Excellent (formulation aliphatique) Bon (grades stabilisés aux UV) Couverture de géométrie complexe Très bon (application au pistolet ou au pinceau) Très bon (application au pistolet ou au pinceau) Limité (effet cage de Faraday dans les cavités) Réparation sur le terrain Facile (produits de qualité pinceau disponibles) Modéré (mixage 2K requis) Impossible (nécessite un durcissement au four) Adéquation à la norme ISO 12944 C5/CX Comme couche d'apprêt/intermédiaire Comme couche de finition en système duplex Convient pour C4, marginal pour C5 L’avantage du système hybride : couche de finition en polyuréthane avec apprêt époxy En pratique, les revêtements de radiateurs marins les plus durables ne sont pas un seul produit : ils constituent un système. L'approche standard de l'industrie pour les environnements ISO 12944 C5 et CX attribue à chaque couche une tâche spécifique : un apprêt époxy riche en zinc ou à haut pouvoir garnissant scelle le substrat et fournit une protection sacrificielle si le film est mécaniquement brisé ; une couche intermédiaire époxy augmente l'épaisseur totale du film et ajoute une deuxième barrière chimique ; et une couche de finition en polyuréthane aliphatique protège tout de la dégradation causée par les UV et fournit une surface extérieure dure et hydrofuge. Ce système duplex – utilisant essentiellement de l'époxy et du polyuréthane ensemble plutôt que de choisir entre eux – est la raison pour laquelle les structures offshore les plus critiques en matière de corrosion au monde spécifient systématiquement la même famille de revêtements. L'épaisseur totale du film sec pour un système classé C5 atteint généralement 240 à 300 µm, les systèmes classés CX allant plus haut. Chaque couche s’appuie sur les atouts de la couche précédente, tout en compensant ses faiblesses. Pour an construction de radiateur tout en aluminium , la composition chimique de l'apprêt change légèrement : les apprêts riches en zinc adaptés à l'acier ne conviennent pas aux substrats en aluminium, pour lesquels les apprêts de lavage ou les systèmes époxy-polyamide conçus pour les métaux non ferreux constituent le bon point de départ. La logique de la couche de finition reste la même : du polyuréthane aliphatique comme couche extérieure flexible, stable aux UV. Comment choisir : questions clés avant de préciser Toutes les installations marines n’ont pas besoin d’un système duplex classé CX. Avant de préciser, réfléchissez à ces décisions : Où est installé le radiateur ? Une salle des machines abritée sur un navire côtier (C4) a des exigences différentes de celles d'une unité à pont ouvert sur un FPSO (CX). La catégorie de corrosivité ISO 12944 doit déterminer votre spécification minimale. Quelle est la fenêtre d’accès à la maintenance ? Si l'unité sera inutilisable pendant 10 ans entre les inspections, spécifiez la classe de durabilité la plus élevée disponible. Si une mise en cale sèche annuelle ou un entretien programmé est réaliste, un système plus simple peut être conçu autour d'intervalles de recouvrement planifiés. Quel est le substrat ? L'aluminium, le cuivre-laiton et l'acier revêtu nécessitent tous des compositions chimiques d'apprêt différentes. Un apprêt mal adapté est la cause la plus fréquente de défaillance prématurée du revêtement sur le terrain. Quelles sont les conditions thermiques de fonctionnement ? Les radiateurs fonctionnant à des charges continues élevées avec des cycles de démarrage/arrêt fréquents imposent une plus grande contrainte de cycle thermique. Spécifiez une couche de finition en polyuréthane avec des données d'allongement à la rupture documentées s'il s'agit de votre profil de fonctionnement. Si votre application implique une géométrie non standard, une chimie de liquide de refroidissement inhabituelle ou une exposition environnementale extrême, un solution de radiateur personnalisée et résistante à la corrosion développé parallèlement à vos spécifications de revêtement surpassera toujours un produit standard adapté après coup. Le revêtement d'un substrat compromis ne remplace jamais la conception dès le départ d'une protection contre la corrosion dans le radiateur. La réponse courte à la question du revêtement époxy contre polyuréthane contre revêtement en poudre est : utilisez les trois là où chacun fonctionne le mieux , ou au minimum, combinez l'époxy et le polyuréthane dans un système duplex éprouvé. Réservez le revêtement en poudre pour les composants moins géométriquement complexes dans les environnements à corrosivité modérée où le revêtement au four est accessible. Pour les conditions de brouillard salin les plus difficiles auxquelles un groupe électrogène marin puisse être confronté, le système de revêtement liquide duplex – correctement préparé, correctement appliqué et correctement spécifié selon la norme ISO 12944 – reste la référence par rapport à laquelle d'autres approches sont encore mesurées. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
  • Jiangsu Weichuang Radiator Manufacturing Co., Ltd.
    Actualités de l'industrie
    Apr 27,2026
    Nouvelles exigences en matière de système de refroidissement pour les générateurs hybrides HVO/biodiesel
    Le passage d'un groupe électrogène au HVO, au biodiesel à base d'EMAG ou à un mélange des deux est souvent décrit comme une simple transition « instantanée ». Pour le système de carburant, cette description est largement exacte. Pour le système de refroidissement, ce n’est que partiellement vrai. Le fonctionnement des biocarburants introduit un ensemble spécifique de considérations thermiques, chimiques et de compatibilité des matériaux qui, si elles sont ignorées, peuvent réduire la durée de vie du radiateur, compromettre les performances du liquide de refroidissement et créer des événements de surchauffe inattendus au pire moment possible. Comment le HVO et le biodiesel modifient le profil thermique du moteur Le HVO (Huile Végétale Hydrotraitée) et le diesel conventionnel partagent une structure d'hydrocarbures très similaire. En termes pratiques, un générateur fonctionnant à 100 % de HVO produit une charge de rejet de chaleur comprise entre environ 2 et 3 % de sa référence diesel — une différence trop petite pour nécessiter un redimensionnement du radiateur dans la plupart des installations. La principale raison est la densité énergétique légèrement inférieure du HVO (environ 34,4 MJ/L contre 35,7 MJ/L pour le diesel), qui entraîne une augmentation marginale de la consommation de carburant par kWh généré, et donc une augmentation marginale de la chaleur totale rejetée vers le circuit de refroidissement. Le biodiesel à base d’EMAG (Fatty Acid Methyl Ester) se comporte différemment. Sa structure moléculaire contenant de l'oxygène modifie les caractéristiques de combustion d'une manière qui importe aux ingénieurs des systèmes de refroidissement : Températures de combustion plus élevées à mi-charge : La teneur en oxygène des molécules FAME favorise une combustion plus complète, ce qui peut augmenter les températures maximales dans le cylindre et déplacer une plus grande proportion de chaleur vers le circuit de refroidissement plutôt que vers le flux d'échappement. Augmentation de la consommation de carburant avec des mélanges d'EMAG élevés : Les mélanges B20 (20 % FAME) affichent généralement une augmentation de la consommation de carburant de 1 à 2 %. Le B100 peut afficher des augmentations de 8 à 12 %, directement proportionnelles à la charge supplémentaire de rejet de chaleur imposée au radiateur. Instabilité du rapport de mélange en fonctionnement hybride : Les groupes électrogènes fonctionnant avec des mélanges variables HVO/FAME – où le rapport de mélange change entre les livraisons de carburant – subiront une charge thermique fluctuante. Les radiateurs à capacité fixe dimensionnés pour le diesel peuvent fonctionner plus près de leur marge que ne le pensent les opérateurs. La conclusion pratique : le fonctionnement uniquement HVO ne nécessite aucun redimensionnement du système de refroidissement. Les mélanges FAME supérieurs à B20, en particulier dans les applications de puissance principale fonctionnant à une charge élevée et soutenue, justifient un nouveau calcul formel du rejet de chaleur avant de s'engager dans le changement de combustible. Compatibilité des liquides de refroidissement : ce qui change avec l'exploitation des biocarburants Le liquide de refroidissement lui-même est l’aspect le plus souvent négligé dans une transition vers les biocarburants. La plupart des groupes électrogènes arrivent de l'usine remplis d'un liquide de refroidissement conventionnel à technologie d'additifs inorganiques (IAT), qui utilise des inhibiteurs de silicate et de phosphate pour protéger les surfaces métalliques. Ces inhibiteurs ont été formulés pour la chimie de la combustion du diesel et ils interagissent mal avec la contamination du biodiesel FAME. Le biodiesel FAME est hygroscopique : il absorbe l’humidité de l’atmosphère pendant le stockage et le fonctionnement. Dans les moteurs avec un quelconque chemin de combustion vers le circuit de liquide de refroidissement, des traces de produits d'oxydation FAME - principalement des acides organiques à chaîne courte - peuvent pénétrer dans le liquide de refroidissement. Ces acides accélèrent l’épuisement des inhibiteurs de silicate, abaissant le pH du liquide de refroidissement et transformant un fluide protecteur en un fluide légèrement corrosif. Pour tout groupe électrogène fonctionnant avec des mélanges FAME supérieurs à B10, mettez à niveau les spécifications du liquide de refroidissement vers OAT (Organic Acid Technology) ou HOAT (Hybrid OAT). avant de procéder au changement de carburant. Les liquides de refroidissement OAT utilisent des inhibiteurs de carboxylate qui sont chimiquement résistants à la contamination par les acides organiques, maintiennent un pH stable dans une plus large gamme de conditions et offrent une protection supérieure à long terme pour les surfaces des échangeurs de chaleur en aluminium. Ils prolongent également les intervalles d'entretien du cycle IAT typique de 2 ans à 4 à 5 ans, réduisant ainsi les frais de maintenance. Pour un fonctionnement uniquement HVO, les spécifications existantes du liquide de refroidissement sont généralement adéquates, mais la transition est une bonne occasion de vérifier l'état du liquide de refroidissement (vérifier le pH, la concentration d'inhibiteur et le point de congélation) et de le remplacer si le liquide a plus de deux ans. Sélection des matériaux de radiateur pour les environnements de biocarburants Tous les matériaux des radiateurs ne réagissent pas de la même manière aux conditions de fonctionnement des biocarburants. La distinction est particulièrement importante lorsque le biodiesel FAME fait partie du mix énergétique. Les noyaux de radiateurs traditionnels en cuivre et en laiton utilisent une soudure tendre (alliage étain-plomb) pour relier les tubes aux collecteurs. La combustion des EMAG produit de petites quantités d'acide formique et acétique comme sous-produits d'oxydation. Au cours de milliers d'heures de fonctionnement, ces composés, même à des concentrations infimes dans le liquide de refroidissement, peuvent attaquer les joints de soudure tendre, provoquant une dégradation progressive des joints et d'éventuelles fuites de liquide de refroidissement au niveau des joints entre le tube et le collecteur. Ce mode de défaillance est lent et passe souvent inaperçu jusqu'à ce qu'une fuite visible apparaisse. La construction à noyau brasé entièrement en aluminium est le choix de matériau préféré pour les groupes électrogènes fonctionnant avec des carburants contenant des FAME. Les joints brasés en aluminium utilisent un alliage d'apport aluminium-silicium qui est chimiquement résistant à l'environnement acide organique associé au fonctionnement du biodiesel. Les noyaux en aluminium offrent également un meilleur rapport résistance/poids et une conductivité thermique supérieure par rapport aux conceptions en cuivre-laiton à volumes de noyau équivalents. Pour les installations prévoyant une stratégie de biocarburant à long terme, en précisant un radiateur de groupe électrogène tout en aluminium élimine dès le départ entièrement le risque de corrosion des soudures. Pour les groupes électrogènes équipés de radiateurs hybrides aluminium-plastique existants – où un noyau en aluminium est combiné avec des réservoirs d’extrémité en polymère – la principale préoccupation se déplace vers le joint réservoir-noyau et les matériaux du joint torique. Les joints EPDM standard sont compatibles avec HVO et FAME. Toutefois, les joints en néoprène ou en caoutchouc nitrile peuvent gonfler et se ramollir lorsqu'ils sont exposés à des mélanges à haute teneur en FAME sur des périodes prolongées. Avant de vous engager dans des mélanges B20 ou supérieurs sur un radiateur aluminium-plastique, vérifiez les spécifications du matériau du joint auprès du fabricant du radiateur. Pour une description détaillée de la construction aluminium-plastique et de son comportement à la corrosion dans différents environnements de carburant, reportez-vous à notre guide de corrosion des radiateurs en aluminium-plastique . Dimensionnement du rejet de chaleur : avez-vous besoin d’un radiateur plus grand ? C'est la question que la plupart des opérateurs se posent en premier, et la réponse dépend entièrement du type de carburant, du rapport de mélange et du profil de charge d'exploitation. Impact estimé sur le système de refroidissement par type de carburant et rapport de mélange à pleine charge soutenue Configuration du carburant Env. Changement de rejet de chaleur par rapport au diesel Redimensionnement du radiateur requis ? HVO100 (HVO pur) 2 à 3% Nonn — dans la marge de conception standard B10 (mélange 10 % FAME) 1 à 2% No B20 (mélange 20 % d'EMAG) 3 à 5% Non pour la plupart des unités ; vérifier si le fonctionnement est supérieur à 90 % de charge Mélanges B30-B50 6 à 10% Recalculer ; redimensionnement probable pour les unités de puissance principales B100 (biodiesel FAME pur) 10 à 14% Oui – mise à niveau du radiateur fortement recommandée Le seuil de redimensionnement ne concerne pas simplement la charge moyenne, mais également la charge de pointe soutenue. Un groupe électrogène fonctionnant à 70 % de charge moyenne avec des pics occasionnels jusqu'à la puissance nominale maximale peut fonctionner en toute sécurité sur le B20 avec son radiateur existant. La même unité dans un rôle de puissance principale continue à une charge de 85 à 100 % aura une marge thermique plus étroite, et le rejet de chaleur supplémentaire d'un mélange B20 pourrait pousser les températures du liquide de refroidissement dans la zone d'avertissement les jours ambiants chauds. Pour les installations de production d'énergie principale prévoyant de fonctionner avec des mélanges FAME supérieurs à B20, un calcul thermique dédié utilisant les données de rejet de chaleur du fabricant du moteur selon les spécifications de carburant cibles est la seule méthode fiable. Construit sur mesure radiateurs principaux de générateur d'énergie sont conçus avec une profondeur de noyau plus élevée et une densité d'ailettes accrue pour gérer exactement ces charges élevées de rejet de chaleur en service continu. Liste de contrôle d'adaptation pratique pour les groupes électrogènes existants Avant la mise en service du premier réservoir de HVO ou de mélange de biodiesel, suivez les étapes suivantes pour confirmer que le système de refroidissement est prêt : Identifiez le matériau du noyau de votre radiateur. Les noyaux en cuivre-laiton avec des joints de soudure tendre doivent être inspectés pour déceler la corrosion existante et envisagés pour leur remplacement si le groupe électrogène fonctionne avec des mélanges FAME supérieurs à B10 à long terme. Les noyaux brasés entièrement en aluminium ne nécessitent aucune modification. Vérifiez les matériaux des joints et des joints. Vérifiez les joints du réservoir d'extrémité du radiateur et tous les raccords de durites de liquide de refroidissement. Remplacez tous les composants en néoprène ou en nitrile par des équivalents EPDM avant de passer aux carburants contenant des EMAG. Mettez à niveau les spécifications du liquide de refroidissement si nécessaire. Vidangez et rincez le liquide de refroidissement existant si vous passez de l'IAT à l'OAT/HOAT. Ne vous contentez pas de faire l'appoint : le mélange de produits chimiques inhibiteurs peut provoquer la perte d'inhibiteur et la formation de boues. Recalculez le rejet de chaleur si vous utilisez des mélanges B20 ou supérieurs. Utilisez les chiffres de rejet de chaleur de la fiche technique du moteur ajustés pour tenir compte de la densité énergétique plus faible du carburant et du taux de consommation de carburant plus élevé. Comparez le résultat avec la capacité de refroidissement nominale de votre radiateur à température ambiante maximale. Surveillez de près pendant les 250 premières heures de fonctionnement. Après le changement de carburant, suivez la température du liquide de refroidissement à pleine charge, inspectez toute nouvelle infiltration au niveau des joints du radiateur et des raccords de durites, et revérifiez le pH du liquide de refroidissement au bout de 250 heures. Cette fenêtre de surveillance initiale détecte la majorité des problèmes de compatibilité avant qu'ils ne se transforment en défauts graves. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }
